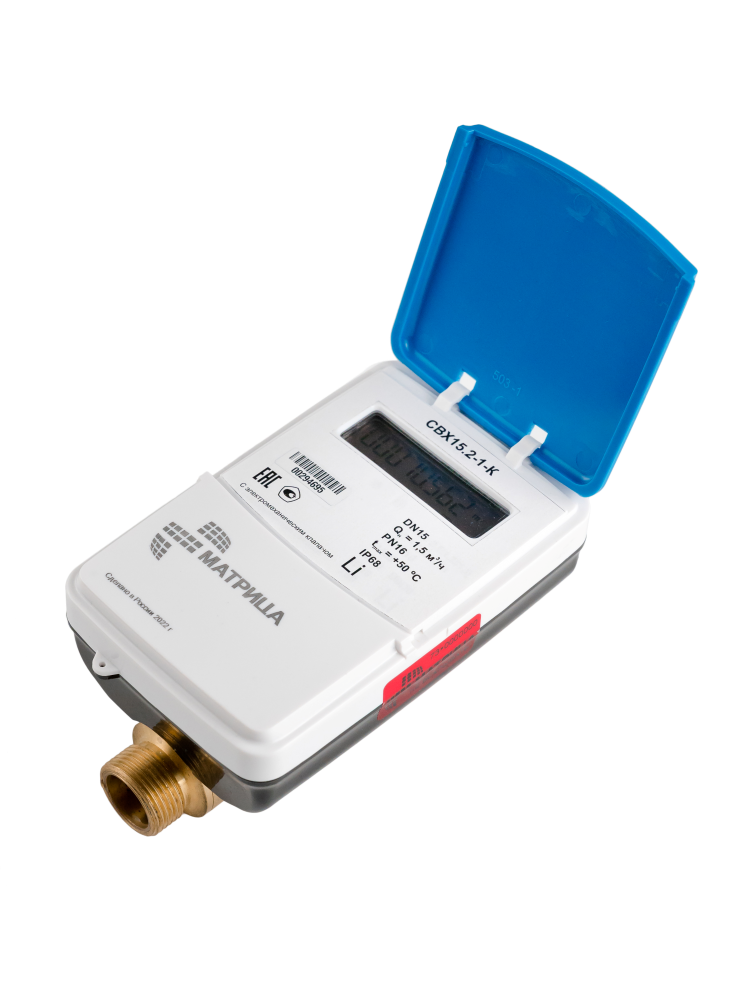

СВХ15.2-1-К – ультразвуковой счётчик холодной воды, оборудованный запорным клапаном, позволяющий дистанционно ограничивать подачу воды потребителю, предназначен для измерения объёма и учёта потребления холодной воды в бытовых сетях и системах производственного водоснабжения малого объёма потребления для дальнейшего расчёта потребителя с поставщиком. Может быть интегрирован в состав интеллектуальной системы автоматизированного сбора, контроля и учёта энергоресурсов.
Обеспечивает однонаправленное измерение объёма воды, протекшей через счётчик. Результаты измерений и другая информация сохраняются в памяти счётчика и отображаются на встроенном жидкокристаллическом дисплее.
Для реализации локального и дистанционного сбора данных и управления счётчик содержит беспроводные интерфейсы Bluetooth и LoRaWan.
Водомер обладает интеллектуальной сигнализацией и своевременно реагирует на утечку воды, прорыв трубы, отсутствие воды, движение потока жидкости в обратном направлении, несанкционированное вмешательство.
Счётчик внесён в Государственный реестр средств измерений (регистрационный № 96487-25) и соответствует требованиям ТУ 26.51.63-001-73061759-2024 «Счётчики ультразвуковые холодной и горячей воды СВ. Технические условия».
| Номинальный диаметр | DN15 |
| Резьба на патрубках счётчика, дюйм | Внешняя, G3/4 |
| Резьба на штуцерах, дюйм | Внешняя, G1/2 |
| Монтаж счётчика | Вертикально, горизонтально или под любым углом |
| Количество направлений учёта | Однонаправленный |
| Объёмный расход воды, м3/ч: - наименьший, Qнаим - переходный, Qп - номинальный, Qн - наибольший, Qнаиб |
6·10-3 10·10-3 1,5 3,0 |
| Порог чувствительности, м3/ч | 1·10-3 |
| Максимально допускаемая погрешность измерений объёма воды при расходе Q, Qнаим ≤ Q < Qп, % | ± 5 |
| Максимально допускаемая погрешность измерений объёма воды при расходе Q, Qп ≤ Q ≤ наиб, % | ± 2 |
| Интервал между поверками, лет | 6 |
| Рабочий диапазон температуры воды, °С | от +5 до +50 |
| Номинальное давление (максимальное допустимое рабочее давление, МПа) | PN16 (1,6) |
| Потеря давления при Qнаиб, МПа, не более | 0,04 |
| Источник питания счётчика | Литиевая батарея 3,6 В, тип А |
| Интерфейсы | - BLE 5.0, частота 2,4 ГГц; - LoRaWAN v1.1, частота 868,95 МГц |
| Индикаторное устройство | Жидкокристаллический монохромный дисплей |
| Ёмкость индикаторного устройства, м3 | 99999,999 |
| Цена младшего разряда индикаторного устройства, литр | от 0,001 до 1 (настраиваемая, используется для поверки счётчика) |
| Тип встроенного клапана | Шаровой, двунаправленный, регулирующий |
| Источник питания встроенного клапана | Литиевая батарея 3,6 В, тип А |
| Сроки службы: - срок службы литиевой батареи счётчика, лет, не менее срок службы литиевой батареи встроенного клапана, лет, не менее - средний срок службы счётчика, лет, не менее - средняя наработка на отказ счётчика, ч, не менее |
12 12 12 110 000 |
| Степень защиты корпуса | IP68 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 165 × 92 × 78 |
| Масса счётчика, кг, не более | 1,2 |
