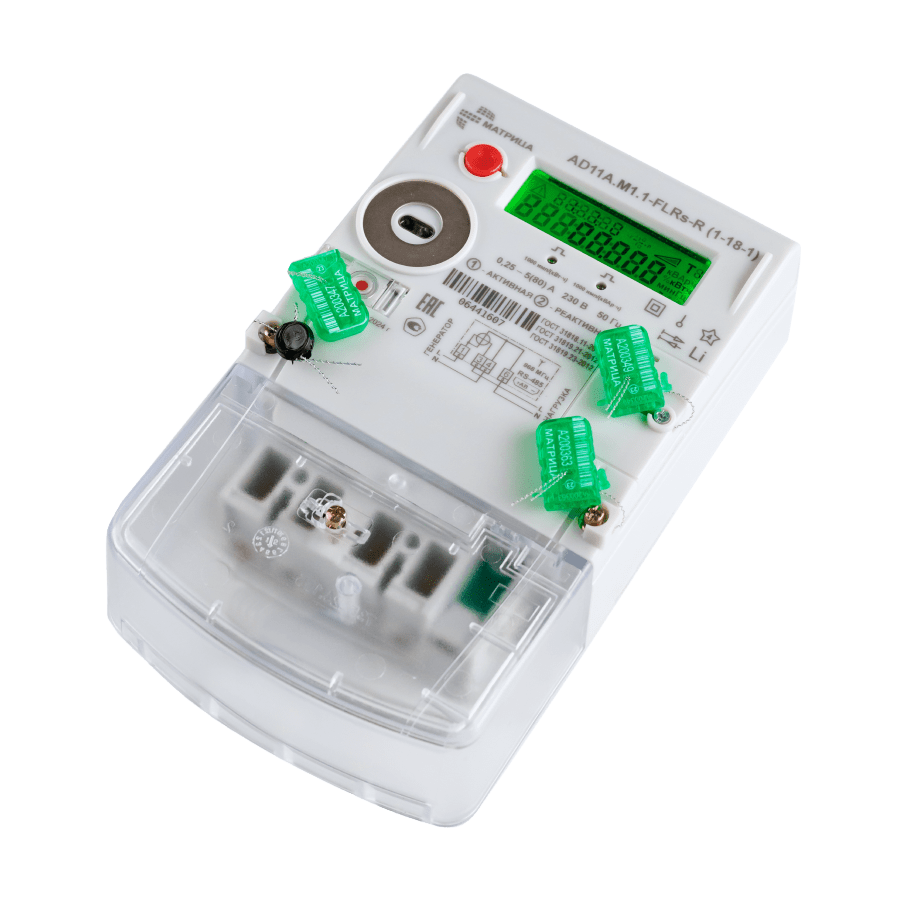

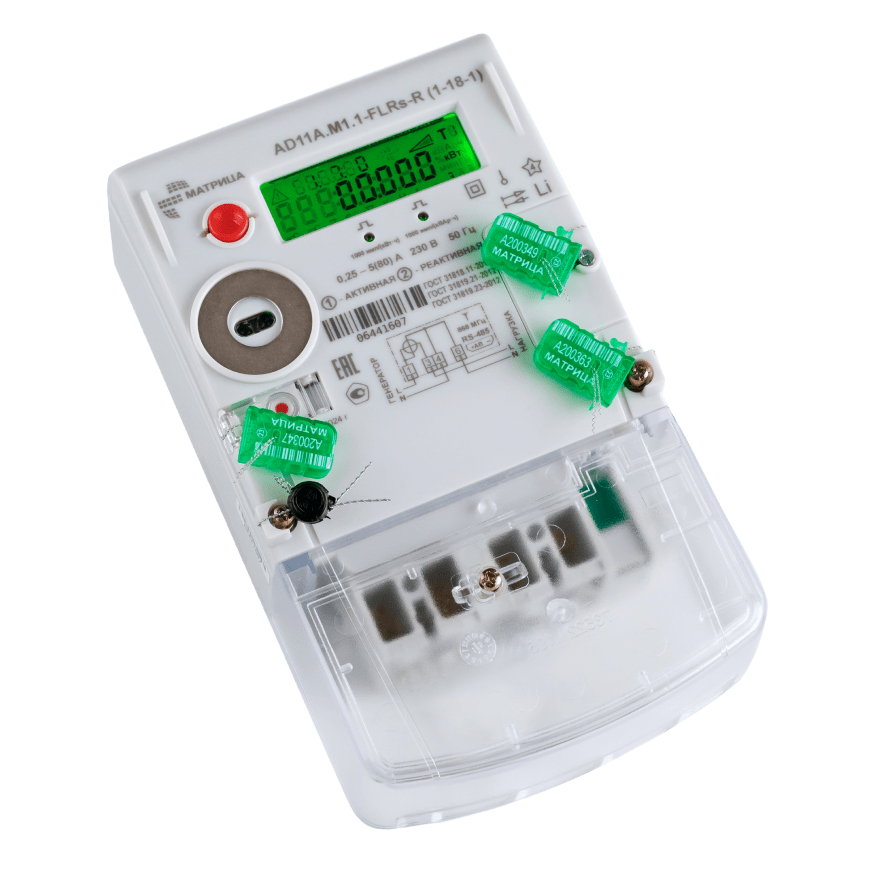

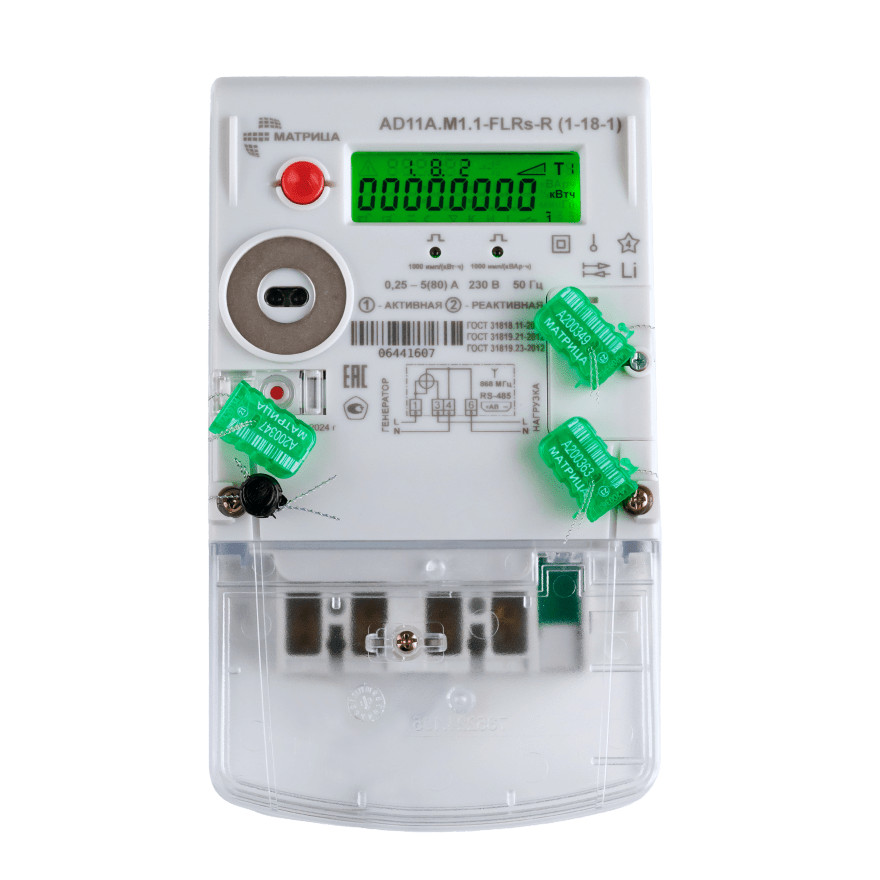

AD11A.M1.1-FLRs-R (1–18–1) - счётчик электрической энергии однофазный статический двунаправленный непосредственного включения. Обеспечивает измерение: электрической энергии (активной и реактивной, прямой и обратной), активной, реактивной и полной мощности, коэффициента мощности, коэффициента реактивной мощности (tg φ), частоты сети, фазного напряжения, фазного тока, тока в нейтрали, а также показателей качества электроэнергии — положительное и отрицательное отклонение напряжения, отклонение частоты, длительность перенапряжения в однофазных сетях переменного тока напряжением 230 В. Прибор учёта позволяет осуществлять централизованный сбор данных при помощи УСПД RTR8 по линиям 0,4 кВ, по радиоканалу 868 МГц или с использованием GSM/GPRS коммуникационного модуля (по двухпроводной линии RS-485). Счётчик также позволяет использовать для отображения информации о потреблении электроэнергии пользовательский дисплей CIU8.B-2-1.
| Класс точности – активная (реактивная) энергия | 1 (2) |
| Количество направлений учета | импорт, экспорт |
| Постоянная счётчика | 1 000 имп/(кВт·ч); 1 000 имп/(кВАр·ч) |
| Чувствительность – активная (реактивная) энергия | 0,02 (0,025) A |
| Самоход – не более одного импульса за время, для: - активной (реактивной) энергии | 33 (26) мин |
| Минимальный ток - активная (реактивная) энергия | 0,25 (0,25) А |
| Базовый (максимальный) ток | 5 (80) A |
| Номинальное напряжение Uном и установленный рабочий диапазон | 230 В от 0,80 Uном до 1,20 Uном |
| Расширенный рабочий диапазон напряжения | от 0,5 Uном до 1,3 Uном |
| Предельный рабочий диапазон напряжения | от 0 В до 1,9 Uном |
| Номинальная частота сети | 50 Гц |
| Резервное автономное питание | сменная литиевая батарея 3,6 В в пломбируемом отсеке |
| Коммуникационные интерфейсы |
— PLС LV(силовая линия 0,4 кВ) – для связи с УСПД RTR; — радиомодем 868 МГц – для связи с УСПД RTR (альтернатива каналу PLС LV); для связи с CIU8.В-2-1; — RS-485 – для подключения коммуникационного GSM/GPRS – RS-485 модуля, устанавливаемого под крышку клеммника, или для подключения к локальной сети; — оптический инфракрасный порт – для локального параметрирования |
| Датчики | вскрытия корпуса; вскрытия клеммника; магнитного поля; датчик высокочастотного электромагнитного воздействия; датчик тока в цепи нейтрали |
| Реле управления нагрузкой, основное: |
— номинальный ток контактной группы: 80 A; — максимальный ток контактной группы: 100 A; — коммутационная износостойкость: 10∙103 |
| Кнопка блокировки управления основным реле | двухпозиционная с фиксацией, пломбируемая |
| Число тарифов в расписании, не более | 6 |
| Число переключений между тарифами в сутки, не более | 12 |
| Точность хода часов в диапазоне от –40 до +70 °С, не хуже | ±5,0 с/сут |
| Интервал между поверками | 16 лет |
| Степень защиты оболочкой | IP51 |
| Габаритные размеры | (213,5x127,5x62) мм |
| Масса изделия, не более: |
—
комплект счётчика без дисплея CIU8.В-2-1: —
комплект счётчика с дисплеем CIU8.В-2-1: |
