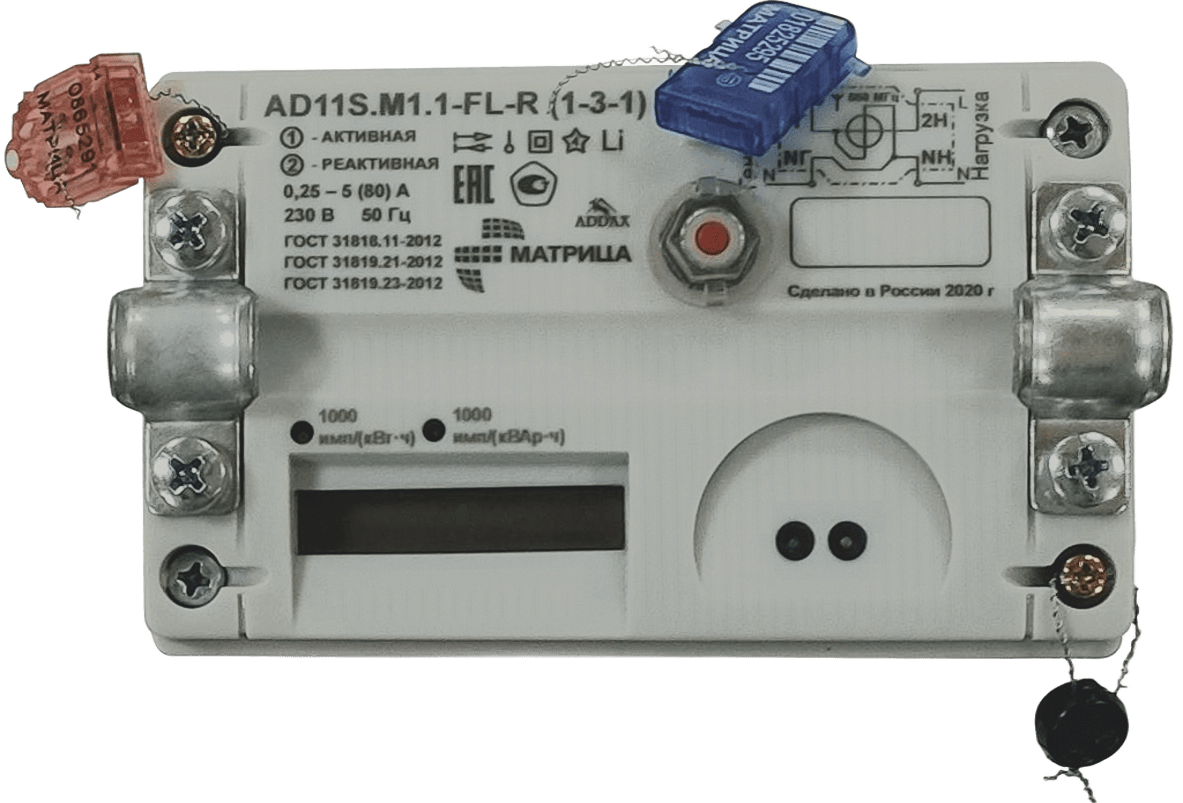

AD11S.M1.1-FL-R (1-3-1)
Диапазон тока: 5/80 А
PLC +RF
Описание:

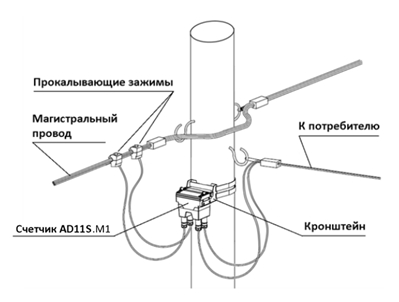

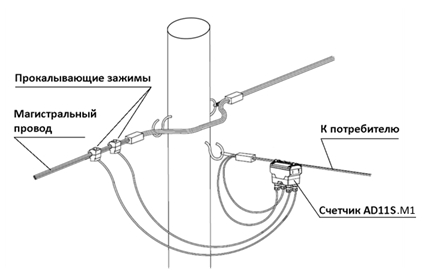

AD11S.M1.1-FL-R (1-3-1) - Split-счётчик электрической энергии однофазный статический двунаправленный непосредственного включения. Предназначен для измерения электрической энергии (активной и реактивной, прямой и обратной), активной, реактивной, полной мощности, коэффициента мощности, коэффициента реактивной мощности, частоты сети, фазного напряжения, фазного тока, а также показателей качества электроэнергии - отклонение напряжения, отклонение частоты, длительность перенапряжения в однофазных сетях переменного тока напряжением 230 В. Позволяет осуществлять централизованный сбор данных по линиям 0,4 кВ или по радиоканалу 868 МГц. Счетчик оборудован силовым реле.Прибор учета AD11S.M1.1-FL-R (1-3-1) устанавливается непосредственно на опоре ЛЭП с использованием специально разработанного кронштейна или подвешивается на вводной изолированный провод. Для отображения информации об измеренных параметрах используется пользовательский дисплей CIU8.B-2-1.
Характеристики
Размеры

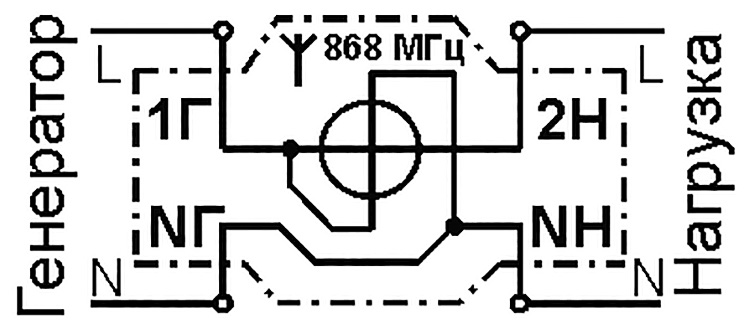

Схема подключения
|
Класс точности: - активная (реактивная) энергия |
1 (2) |
| Количество направлений учета | экспорт, импорт |
|
Постоянная счетчика: - активная энергия - реактивная энергия |
1000 имп/(кВт∙ч) 1000 имп/(кВАр∙ч) |
|
Чувствительность: - активная (реактивная) энергия |
0,02 (0,025) А |
|
Самоход: не более одного импульса за время, для - активной (реактивной) энергии |
33 (26) мин |
|
Минимальный ток: - активная (реактивная) энергия |
0,25 (0,25) А |
| Базовый (максимальный) ток | 5 (80) А |
| Номинальное напряжение и рабочий диапазон | 230 В ± 20 % |
| Номинальная частота | 50 Гц |
|
Мощность, потребляемая каждой: - параллельной цепью, не более - последовательной цепью, не более |
1,7 Вт (11,0 В∙А) 0,1 В∙А |
| Ток собственного потребления, не более | 0,045 А |
| Резервное автономное питание | литиевая батарея 3,6 В внутри корпуса |
| Коммуникационные интерфейсы |
- PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR; - радиомодем 868 МГц для связи с УСПД RTR (альтернатива каналу PLC LV), а также для связи с CIU8.B-2-1; - оптический порт для локального параметрирования |
| Датчики |
- датчик вскрытия корпуса; - датчик вскрытия клеммника; - датчик магнитного поля; - датчик высокочастотного электромагнитного воздействия; - датчик тока в цепи нейтрали |
|
Реле управления нагрузкой, основное: - номинальный ток контактной группы - коммутационная износостойкость |
80 А 10∙103 |
| Кнопка блокировки управления основным реле | двухпозиционная с фиксацией, пломбируемая |
| Число тарифов в расписании, не более | 6 |
| Число переключений между тарифами в сутки, не более | 12 |
| Точность хода часов в диапазоне от - 40 °C до + 70 °C, не хуже | ± 5,0 с/сут |
| Интервал между поверками | 16 лет |
| Степень защиты оболочкой | IP 65 |
| Тип подключения | непосредственного включения |
| Средний срок службы прибора учета, не менее | 30 лет |

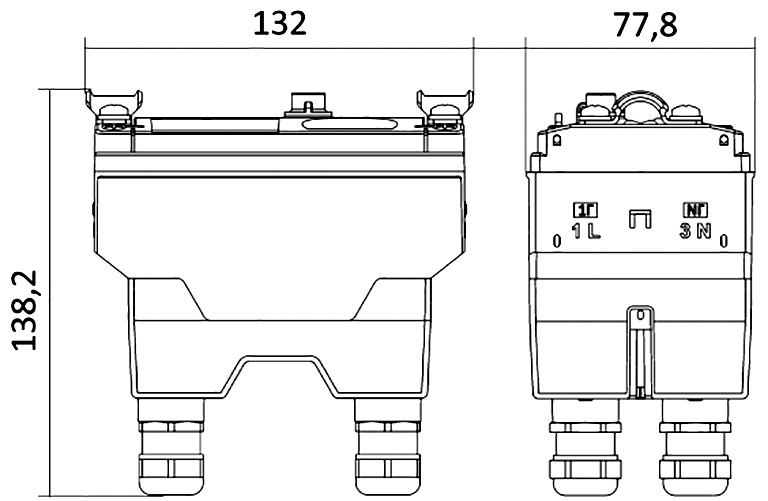

| Габаритные размеры | (132×138,2×77,8) мм |
|
Масса, не более: - комплект счетчика без дисплея CIU8.B-2-1 - комплект счетчика с дисплеем CIU8.B-2-1 |
0,96 кг 1,08 кг |
