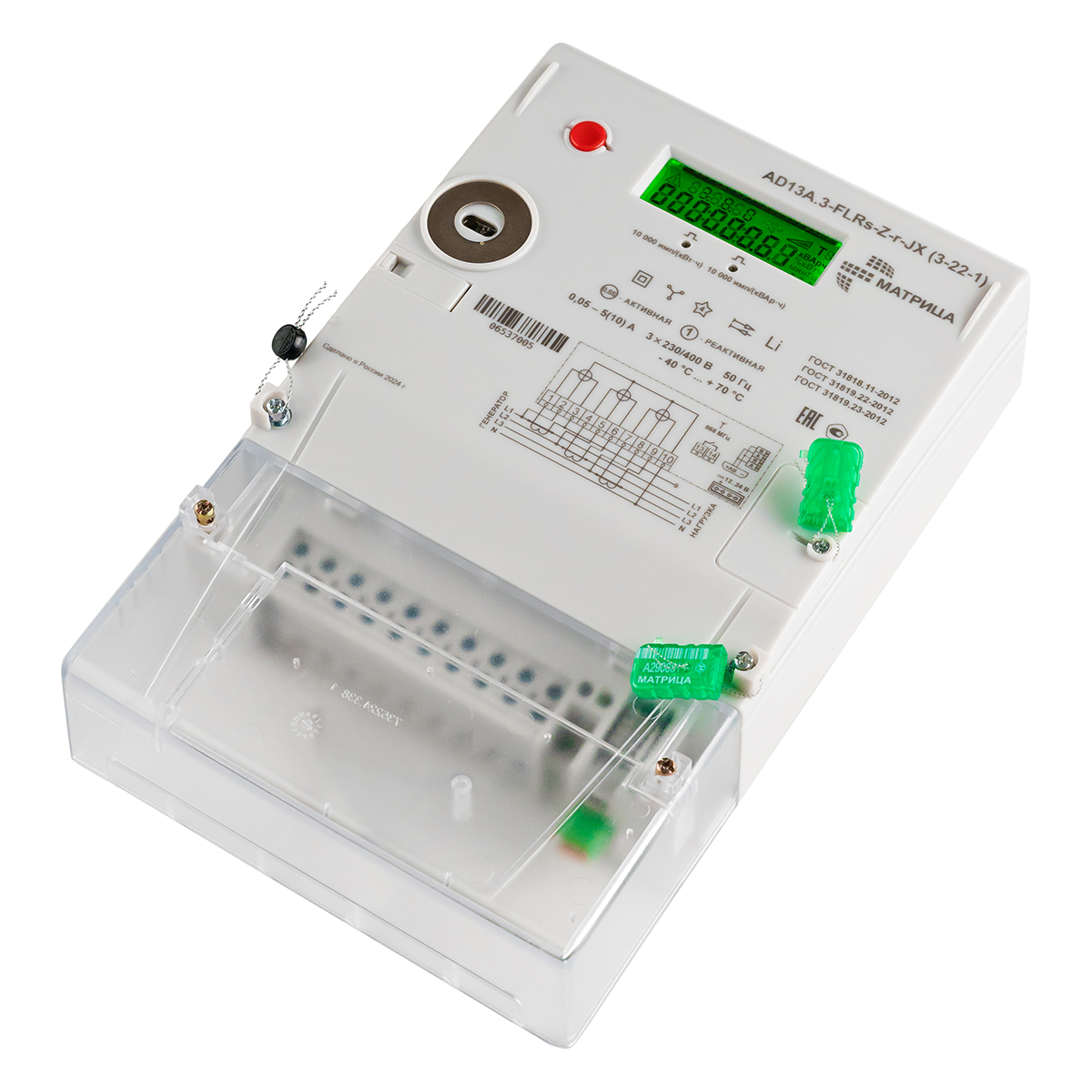

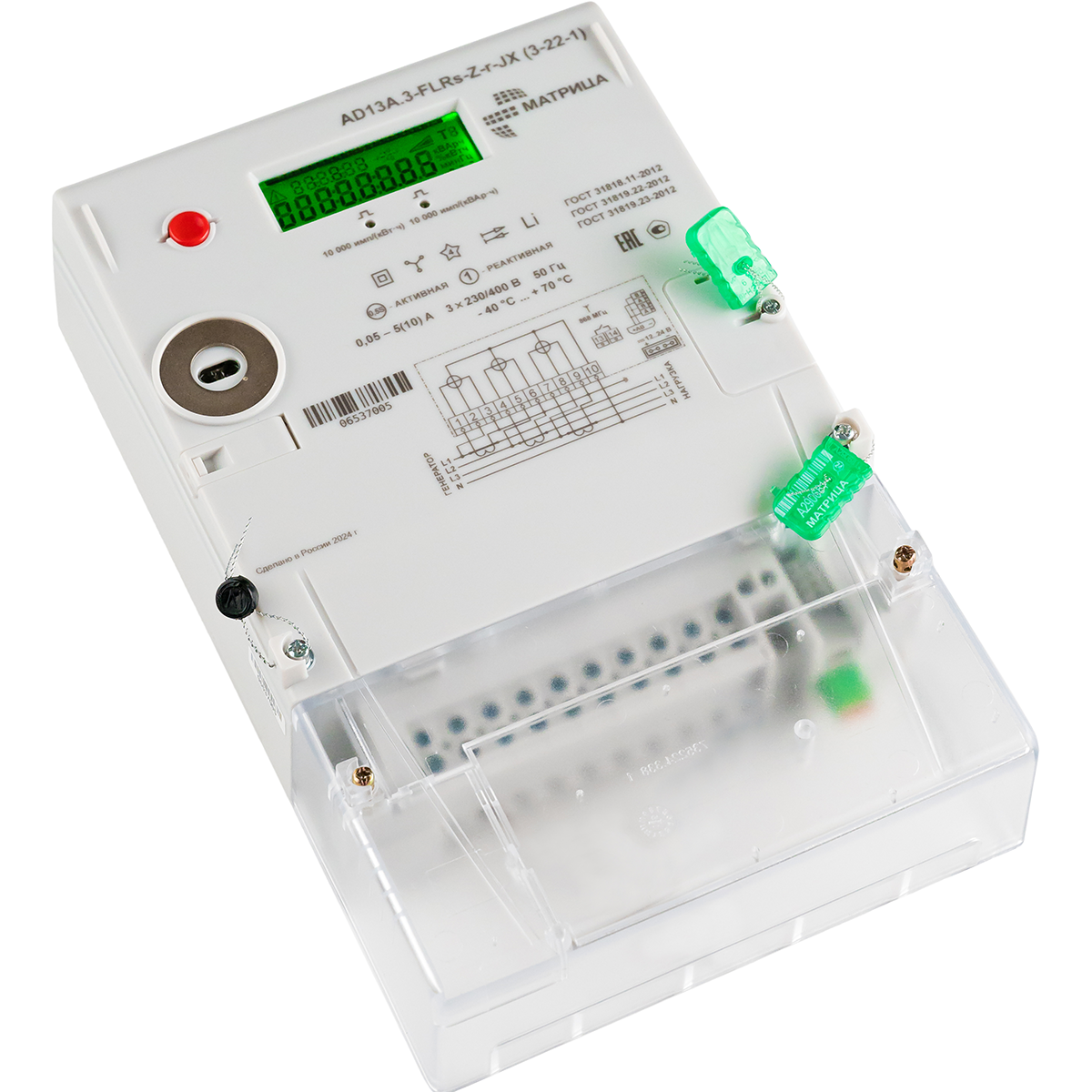

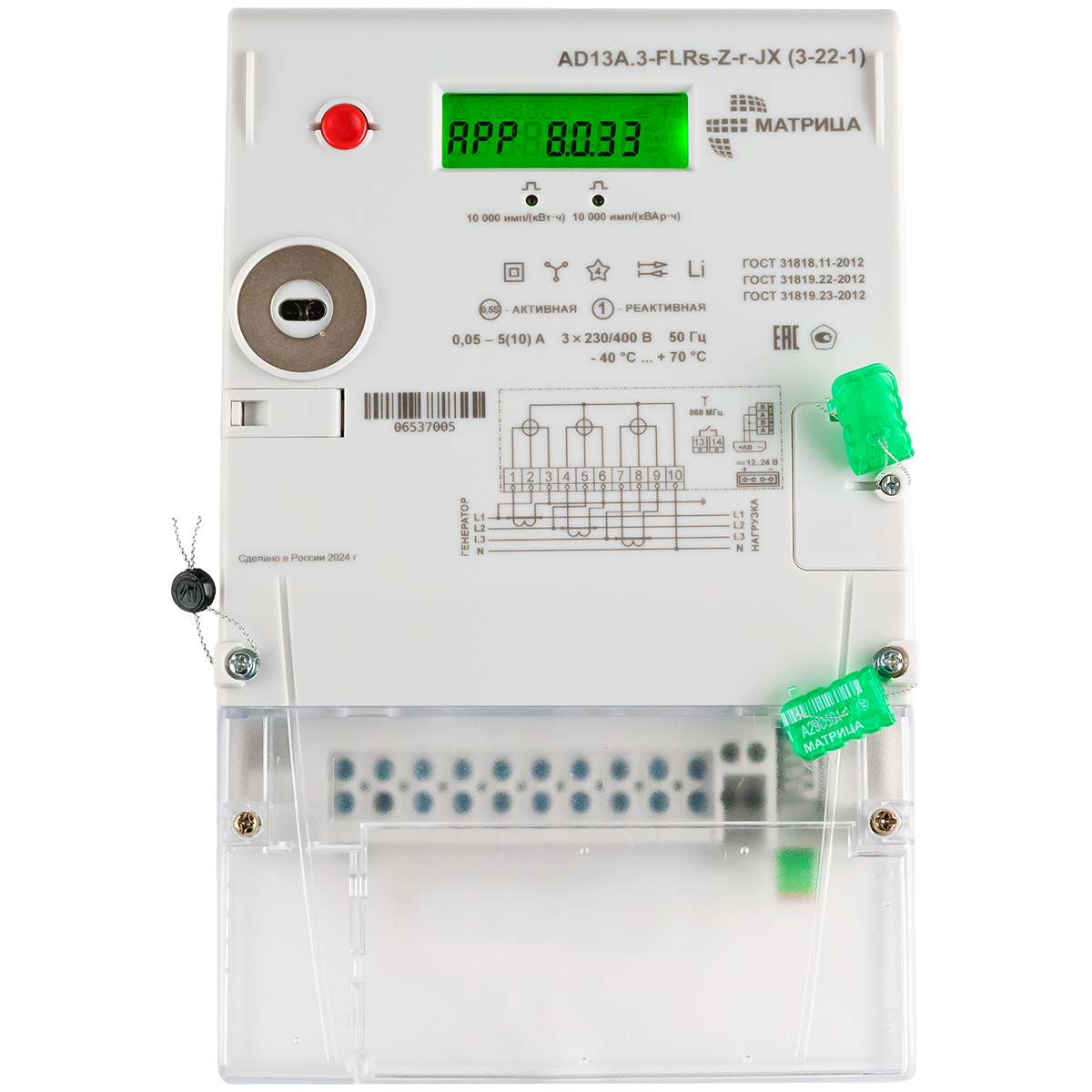

AD13A.3-FLRs-Z-r-JX (3-22-1) – счётчик электрической энергии трёхфазный статический двунаправленный трансформаторного включения цепей тока. Предназначен для измерения электрической энергии (активной и реактивной, прямой и обратной), оценки мгновенной активной, реактивной, полной мощности и ряда других параметров в трёхфазных четырёхпроводных сетях переменного тока номинальным напряжением 3×230/400 В. Дистанционный сбор данных и управление счётчиком осуществляется при помощи УСПД RTR8 по линиям 0,4 кВ, по радиоканалу 868,95 МГц или по двухпроводной линии RS-485.
Также возможно использование пользовательского (удалённого) дисплея CIU8. Передача информации на дисплей осуществляется по радиоканалу.
|
Наименование характеристики |
Значение |
|
|
Класс точности – активная (реактивная) энергия |
0,5S (1) |
|
|
Количество направлений учёта |
Импорт, экспорт |
|
|
Постоянная счётчика, имп/(кВт·ч) [имп/(кВАр·ч)] |
10 000 [10 000] |
|
|
Чувствительность – активная (реактивная) энергия, А |
0,005 (0,01) |
|
|
Самоход – не более одного импульса за время, для активной (реактивной) энергии, мин |
8,7 (7,0) |
|
|
Минимальный ток – активная (реактивная) энергия, А |
0,05 (0,1) |
|
|
Номинальный (максимальный) ток, А |
5 (10) |
|
|
Номинальное напряжение Uном, В |
3×230/400 |
|
|
Рабочий диапазон напряжения |
Uном ± 20 % |
|
|
Номинальная частота сети, Гц |
50 |
|
|
Мощность, потребляемая каждой: - цепью напряжения, активная, Вт (полная, В·А), не более - цепью тока, В·А, не более |
1,1 (11,0) 0,1 |
|
|
Ток потребления каждой цепью напряжения, А, не более |
0,046 |
|
|
Напряжение внешнего источника постоянного тока, В |
От 12 до 24 |
|
|
Мощность потребления от источника постоянного тока, Вт, не более |
2 |
|
|
Резервное автономное питание |
Сменная литиевая батарея 3,6 В |
|
|
Коммуникационные интерфейсы |
- PLС-модем (ЛЭП 0,4 кВ), тип модуляции OFDM в диапазоне от 40 до 80 кГц (CENELEC A), технология передачи данных G3-PLC или Prime – обмен данными с УСПД; - Радиомодем (868,95 МГц, 10 мВт), технология передачи данных Prime_HYBRID – обмен данными с УСПД (альтернатива PLС) и для связи с CIU8; - RS-485 – для подключения к локальной сети или к УСПД; - Оптический ИК порт – для локального параметрирования |
|
|
Датчики |
Вскрытия корпуса; вскрытия клеммника; магнитного поля – датчик Холла; высокочастотного электромагнитного воздействия |
|
|
Реле управления нагрузкой, дополнительное (сервисное): - максимальный ток, А - максимальное напряжение, В - коммутационная износостойкость, циклов, не менее |
5 277 100 000 |
|
|
Число тарифов в расписании, не более |
6 |
|
|
Число переключений между тарифами в сутки, не более |
24 |
|
|
Точность хода часов в сутки при +25 °С, с/сут, не хуже |
± 0,5 |
|
|
Точность хода часов в диапазоне от –40 °С до +70 °С, с/сут, не хуже |
± 5,0 |
|
|
Интервал между поверками, лет: |
10 |
|
|
Сроки службы счётчика: - срок службы литиевой батареи, лет, не менее - средний срок службы, лет, не менее - средняя наработка до отказа счётчика, ч, не менее |
16 30 230 000 |
|
|
Степень защиты оболочкой |
IP54 |
|
|

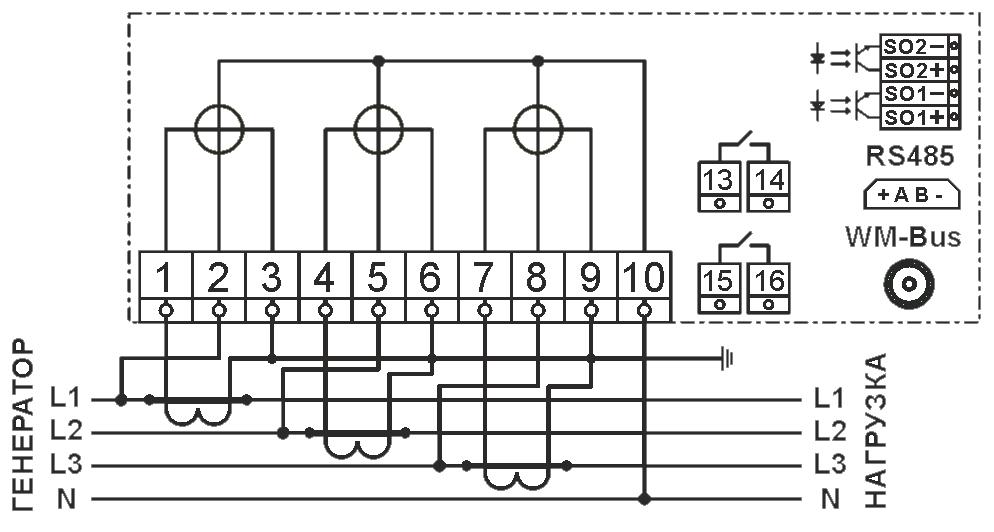

Тип подключения |
трансформаторного включения цепей тока |
|
|

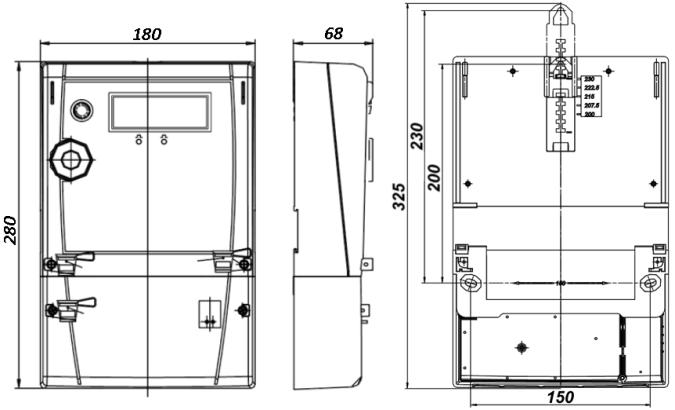

Габаритные размеры (высота × ширина × глубина), мм |
280 × 180 × 68 |
|
|
Масса, кг, не более: |
1,20 |
|
