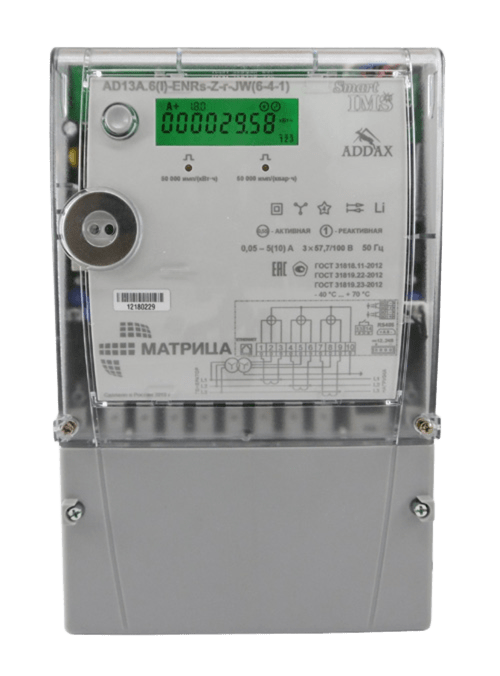

AD13A.6(I)-ENRs-Z-r-JW (6-4-1)

Диапазон тока: 5/10 А

Ethernet

RS-485

Описание:

Трехфазный счётчик электрической энергии AD13A.6(I)-ENRs-Z-r-JW (6-4-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения и ряда других параметров в трехфазных сетях переменного тока напряжением более 0,4 кВ с использованием измерительных трансформаторов напряжения и трансформаторов тока. Счётчик позволяет осуществлять централизованный сбор информации по двухпроводной линии RS-485. Счетчик подключается, либо к интерфейсу RS-485 УСПД RTR8А, либо к интерфейсу RS-485 счетчика, к которому подключен коммуникационный GPRS - RS-485 модуль. Таким образом, к одному коммуникационному модулю может быть подключено до 256 приборов учета. Альтернативный канал связи организуется c помощью технологии пакетной передачи данных по сети Ethernet.

Характеристики

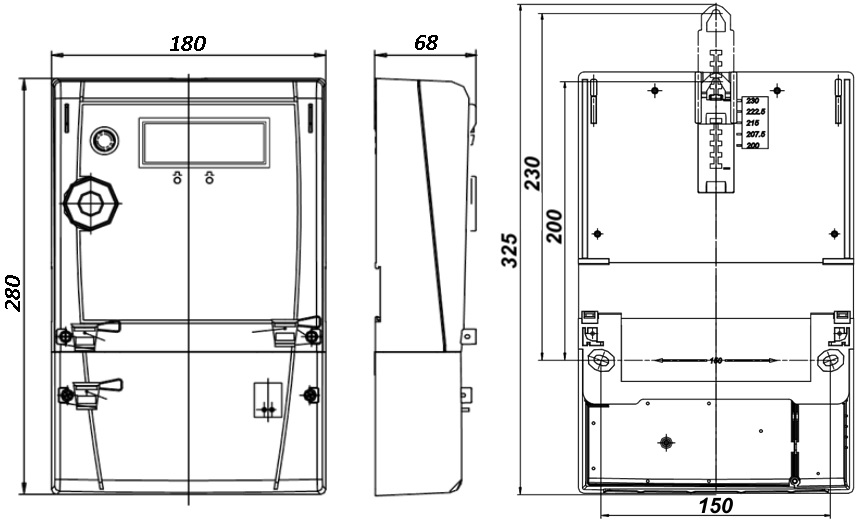

Размеры

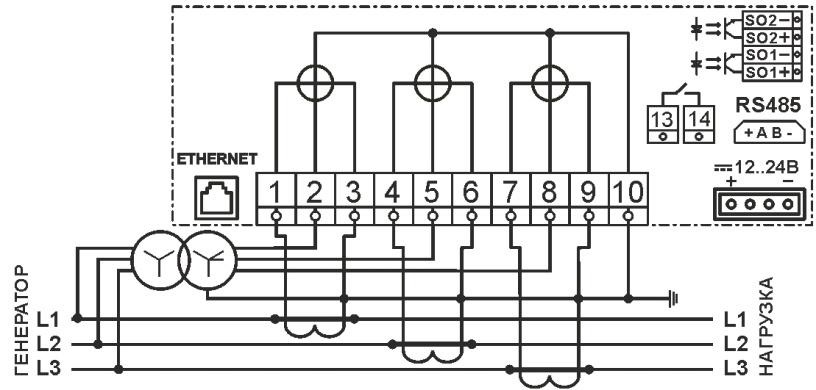

Схема подключения

Класс точности: активная энергия реактивная энергия	0,5S 1
Постоянная счетчика: активная энергия реактивная энергия	50 000 имп/(кВт∙ч) 50 000 имп/(квар∙ч)
Чувствительность: активная энергия реактивная энергия	0,005 А 0,01 А
Минимальный ток: активная энергия реактивная энергия	0,05 А 0,1 А
Номинальный ток	5 А
Максимальный ток	10 А
Номинальное напряжение и рабочий диапазон	3х57,7/100 В ± 20 %
Частота сети	50 Гц
Мощность, потребляемая цепью тока, не более:	0,05 В∙А
Мощность, потребляемая цепью напряжения, не более: активная полная	1,0 Вт 1,5 В∙А
Коммуникационные интерфейсы	RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля; оптический порт; разъем RJ-45 интерфейса Ethernet
Датчики	вскрытия корпуса, вскрытия клеммника, магнитного поля
Число тарифов в расписании, не более	6
Число переключений между тарифами в сутки, не более	24
Погрешность часов в сутки при + 25 °С, не более	± 0,5 с/сутки
Интервал между поверками	10 лет
Степень защиты оболочкой	IP54
Сроки службы прибора учета: срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее	16 лет 30 лет 230 000 ч
Габаритные размеры	(280×180×68) мм
Масса, не более	1,25 кг
