PLC (FSK)
PLC (S-FSK)
PLC +RF
GSM/GPRS
RS-485
Зависит от установленного коммуникационного модуля

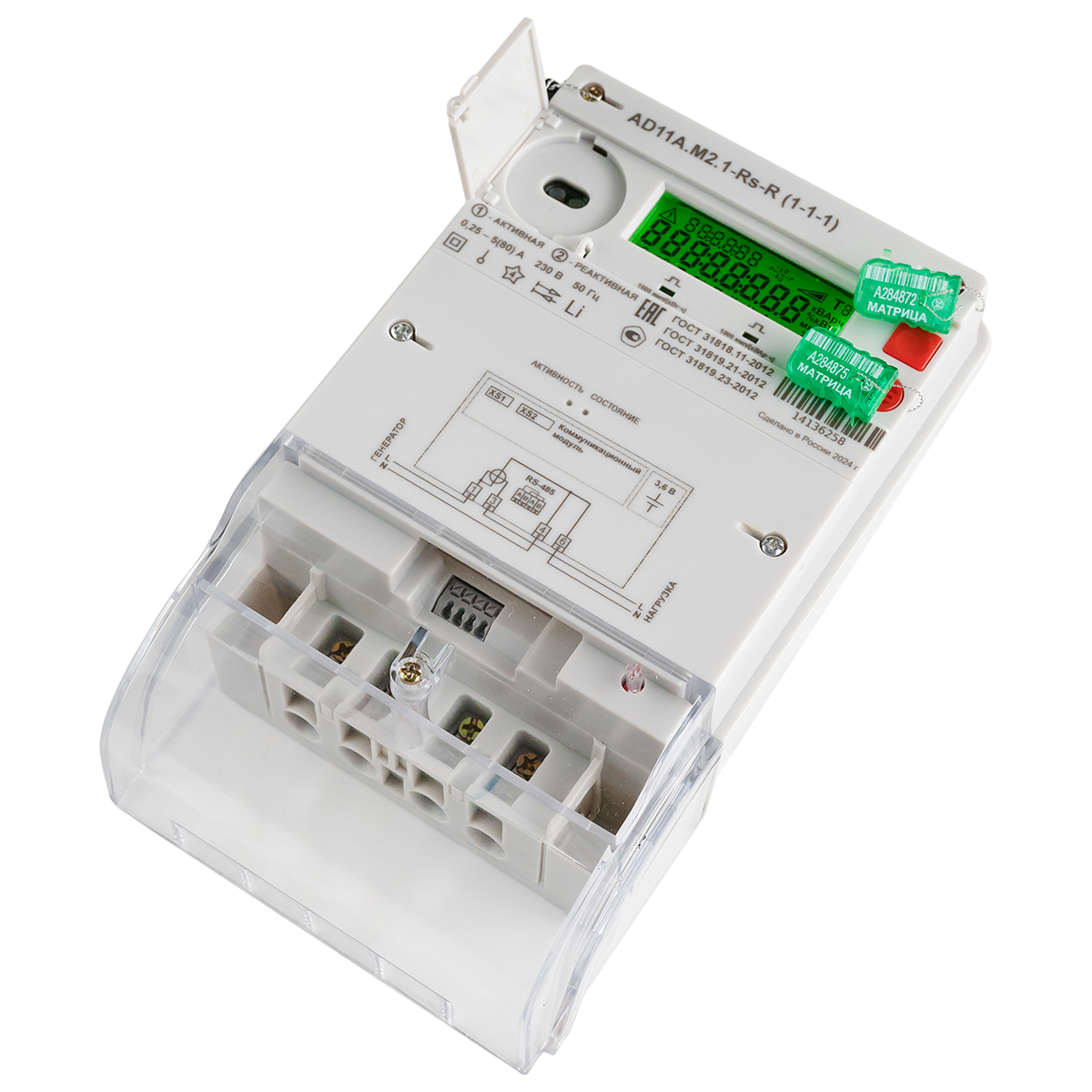

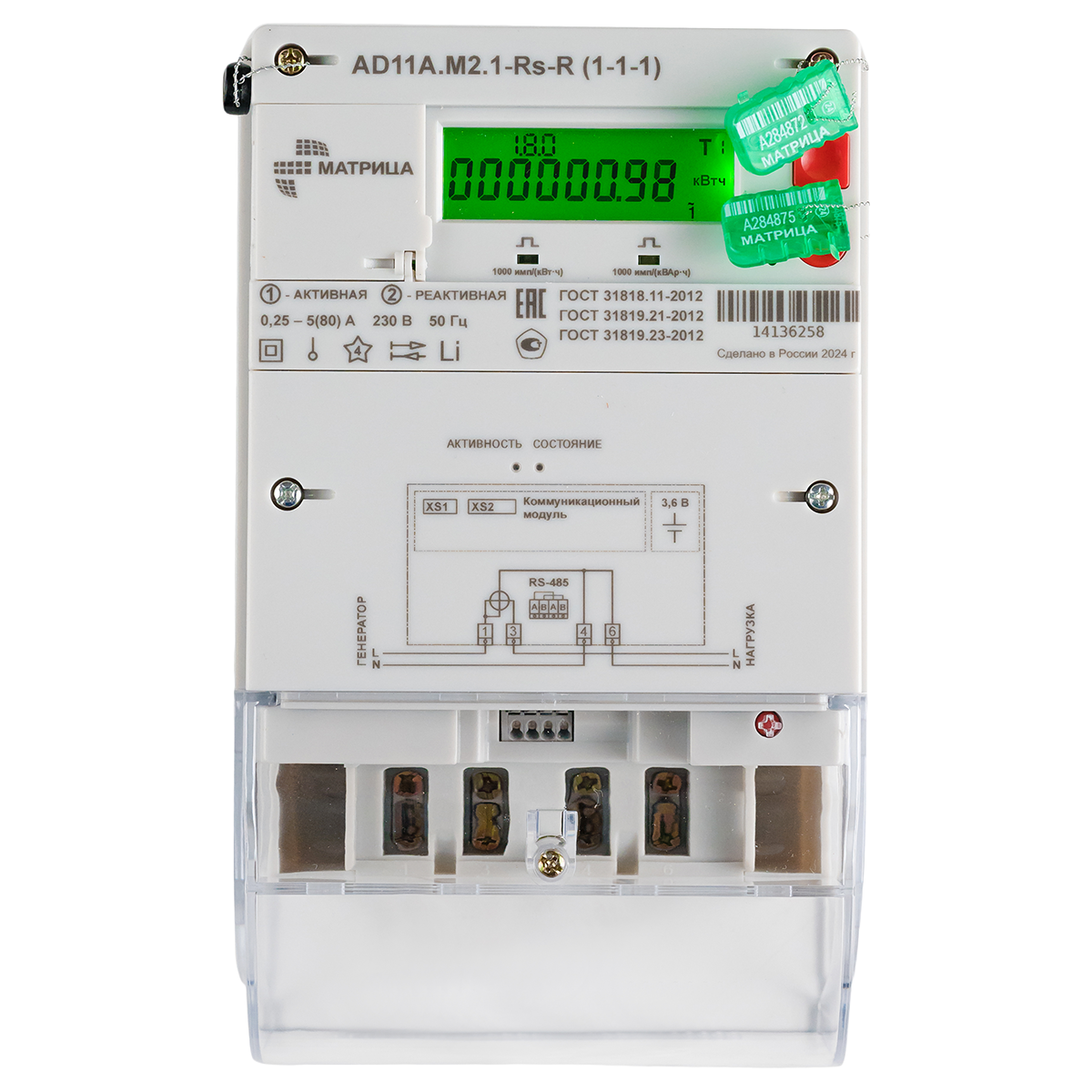

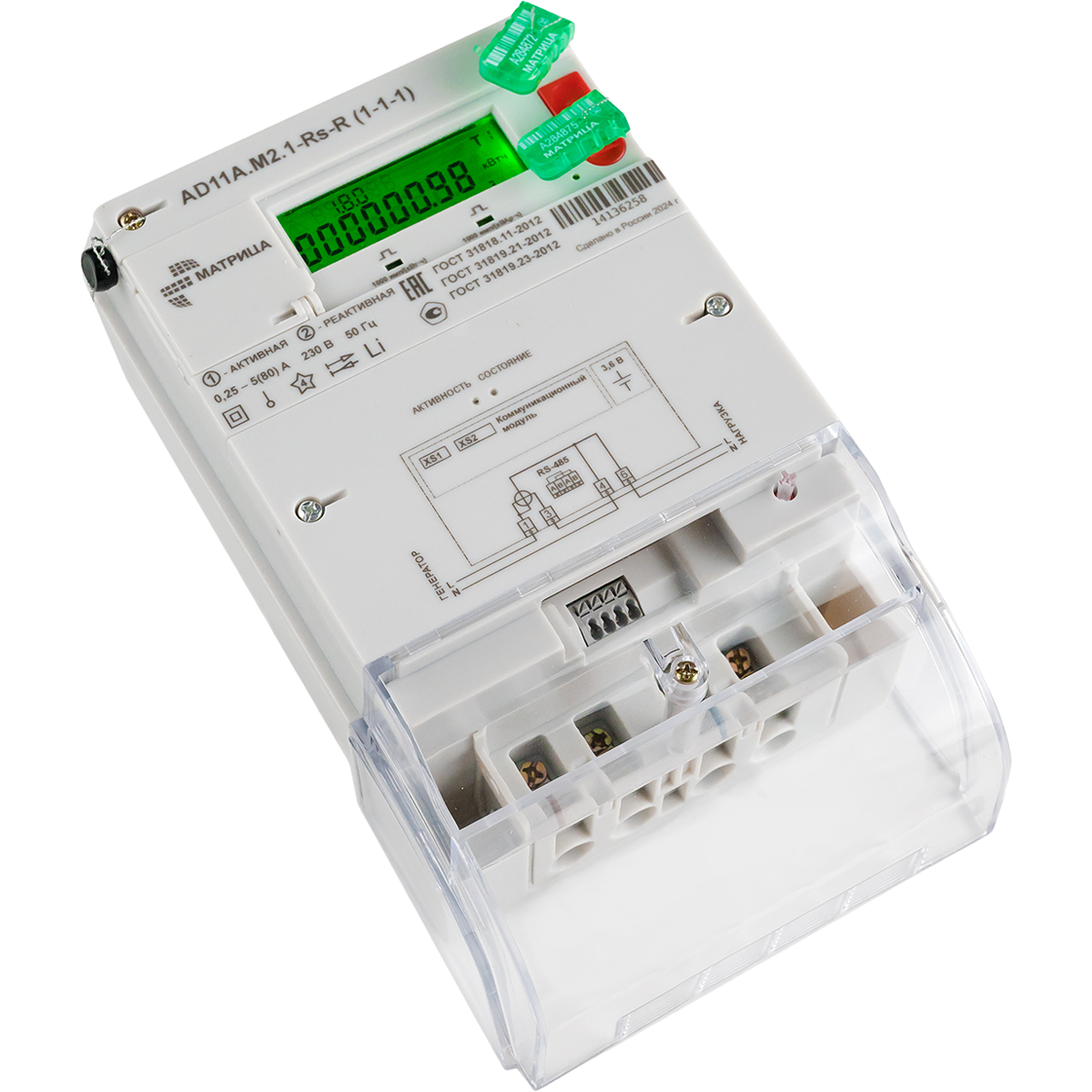

AD11A.M2.1-Rs-R (1-1-1) – счётчик электрической энергии однофазный статический двунаправленный. Обеспечивает измерение активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной и полной мощности, действующих значений фазного напряжения, фазного тока, тока нейтрали, разности фазного тока и тока нейтрали, коэффициента мощности, коэффициента реактивной мощности (tg φ), частоты сети, положительного и отрицательного отклонения уровня напряжения, отклонения частоты, длительности перенапряжения в однофазных двухпроводных электрических сетях переменного тока напряжением 230 В.

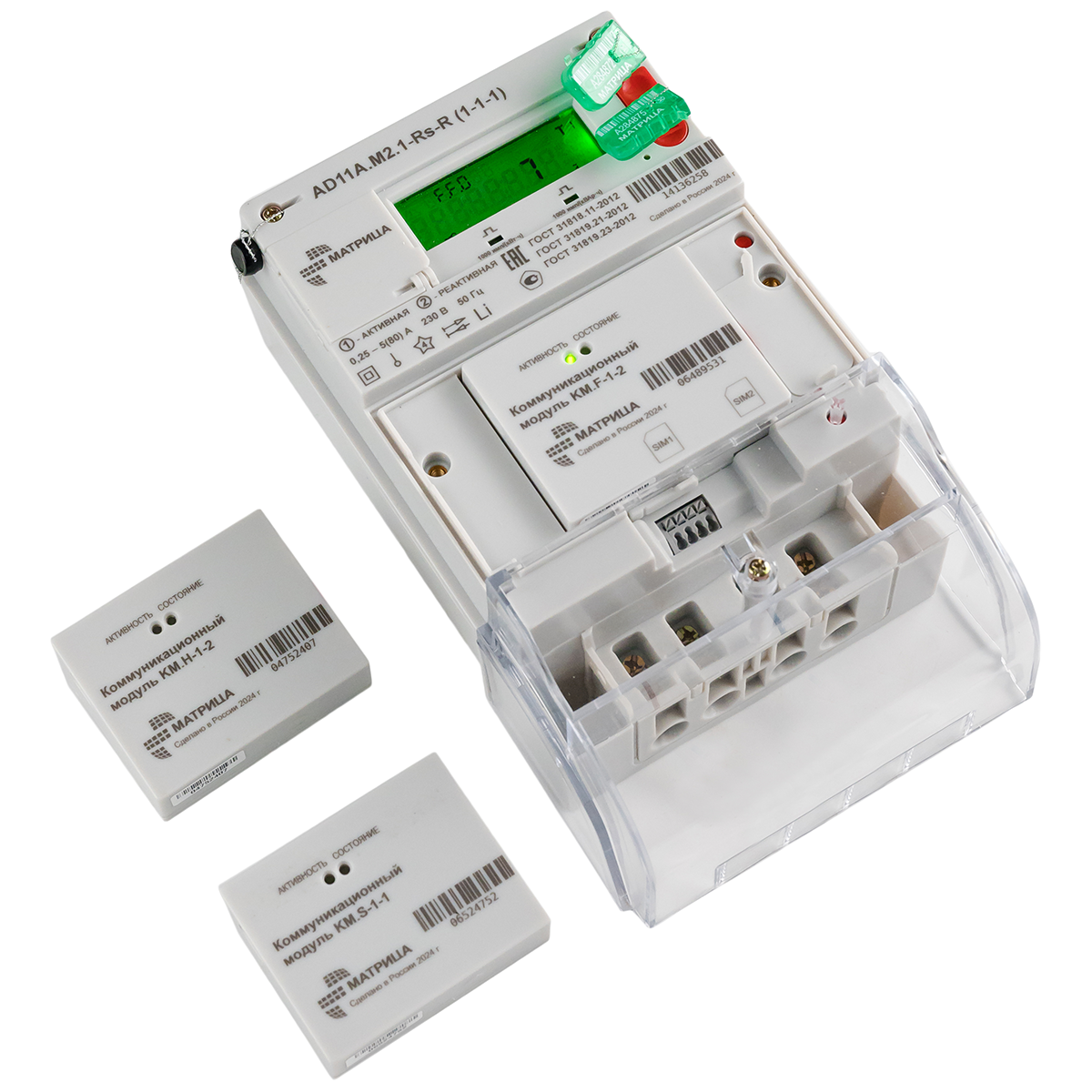

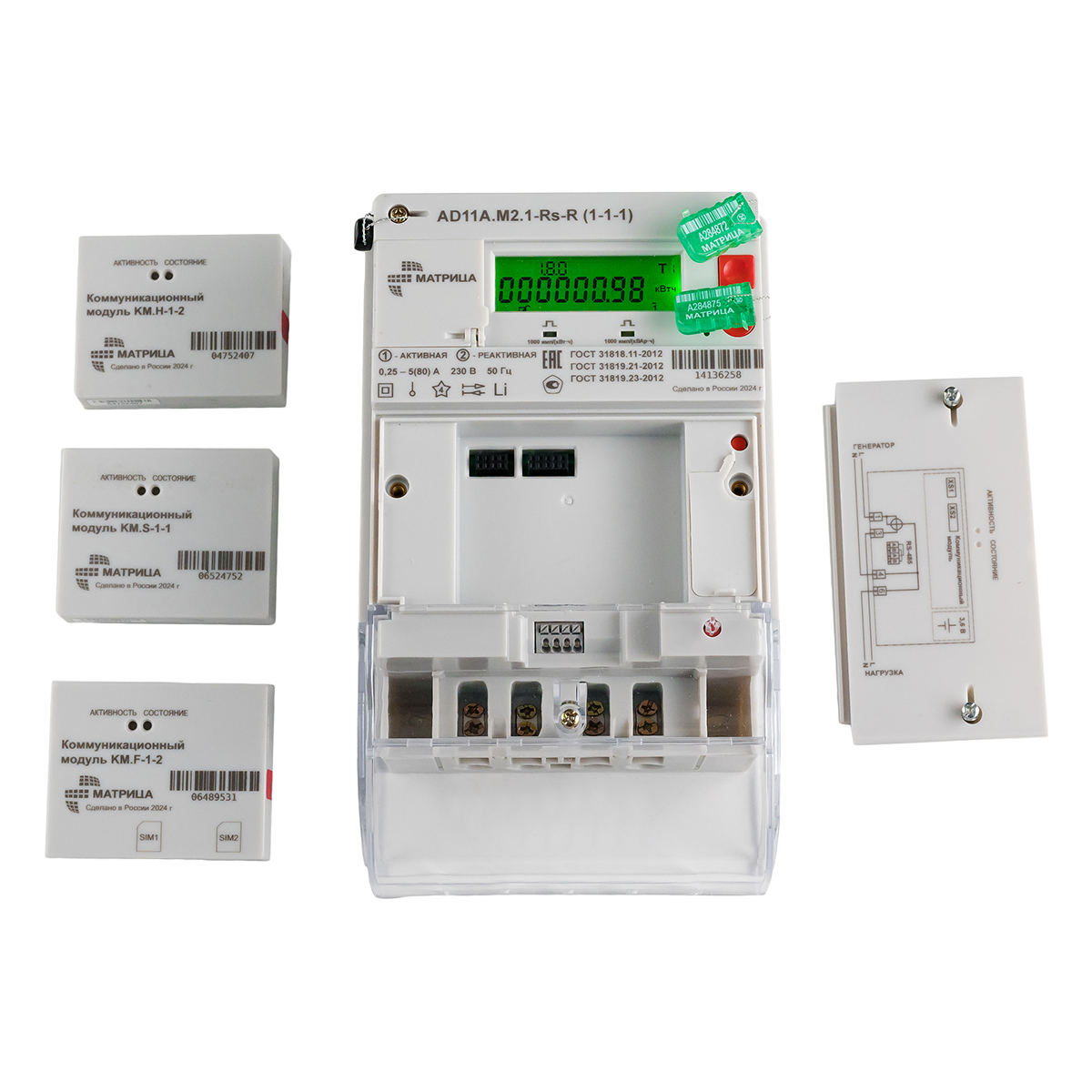

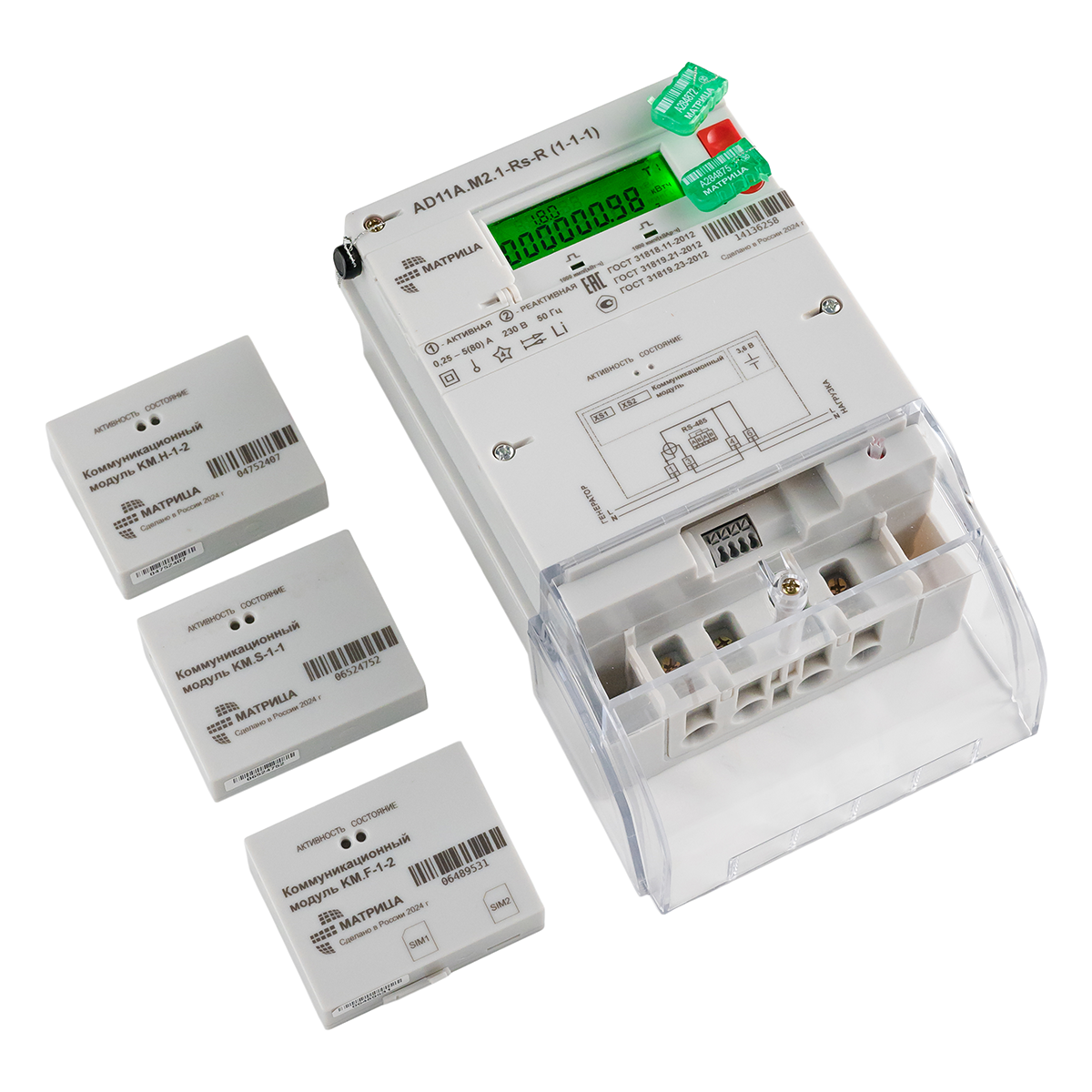

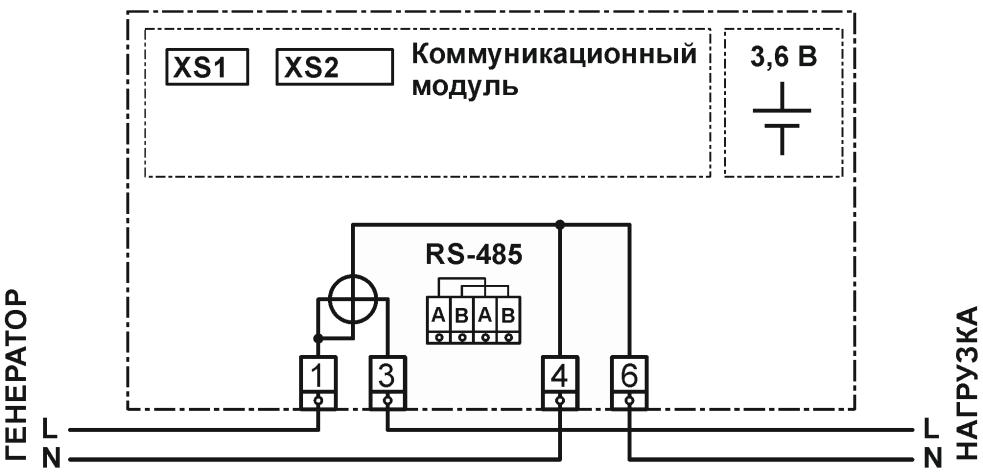

Для реализации дистанционного сбора данных и управления счётчиком применяются коммуникационные модули (КМ), устанавливаемые в специальный отсек в корпусе счётчика. Применение КМ обеспечивает возможность гибкого использования различных каналов связи, доступных на месте эксплуатации счётчика. В зависимости от установленного КМ сбор данных может осуществляться по линиям 0,4 кВ, по радиоканалу 868 МГц или с использованием GSM/GPRS. Вся изготавливаемая линейка КМ реализована в унифицированном корпусе. Без применения КМ сбор данных и управление счётчиком возможны по двухпроводной линии RS-485.
При наличии необходимого интерфейса в КМ возможна передача информации на пользовательский (удалённый) дисплей CIU8 по радиоканалу. Счетчик оборудован силовым реле и кнопкой блокировки реле.
|
Наименование характеристики |
Значение |
|
|
Класс точности – активная (реактивная) энергия |
1 (2) |
|
|
Количество направлений учёта |
Импорт, экспорт |
|
|
Постоянная счётчика, имп/(кВт·ч) [имп/(кВАр·ч)] |
1 000 [1 000] |
|
|
Чувствительность – активная (реактивная) энергия, А |
0,02 (0,025) |
|
|
Самоход – не более одного импульса за время, для активной (реактивной) энергии, мин |
33 (26) |
|
|
Минимальный ток – активная (реактивная) энергия, А |
0,25 (0,25) |
|
|
Базовый (максимальный) ток, А |
5 (80) |
|
|
Номинальное напряжение Uном, В |
230 |
|
|
Рабочие диапазоны напряжения, В: - установленный, от 0,8 Uном до 1,2 Uном - расширенный, от 0,5 Uном до 1,3 Uном - предельный, от 0 В до 1,9 Uном |
От 184 до 276 От 115 до 184 и от 276 до 300 От 0 до 115 и от 300 до 440 |
|
|
Номинальная частота сети, Гц |
50 |
|
|
Мощность, потребляемая: - цепью напряжения, активная, Вт (полная, В·А), не более - цепью тока, В·А, не более |
1,0 (2,7) 0,1 |
|
|
Ток потребления цепью напряжения, А, не более |
0,012 |
|
|
Резервное автономное питание |
- Встроенная литиевая батарея 3,6 В; - Сменная литиевая батарея 3,6 В в отсеке КМ |
|
|
Коммуникационные интерфейсы |
- RS-485 – для подключения к локальной сети или к УСПД; - Оптический ИК порт – для локального параметрирования; - Универсальный синхронно-асинхронный приёмопередатчик с линиями управления питанием и состоянием передачи – только для подключения КМ |
|
|
Датчики |
Вскрытия корпуса; вскрытия клеммника; магнитного поля; высокочастотного электромагнитного воздействия; вскрытия отсека КМ |
|
|
Реле управления нагрузкой (с возможностью блокировки), основное: - номинальный ток контактной группы, А - максимальный ток контактной группы, А - коммутационная износостойкость, циклов, не менее |
80 100 3 000 |
|
|
Кнопка блокировки реле |
Поворотно-нажимная, нефиксируемая, пломбируемая |
|
|
Число тарифов в расписании, не более |
6 |
|
|
Число переключений между тарифами в сутки, не более |
12 |
|
|
Точность хода часов в диапазоне от –40 °С до +70 °С, с/сут, не хуже |
± 5 |
|
|
Интервал между поверками, лет: |
16 |
|
|
Степень защиты оболочкой |
IP51 |
|
|

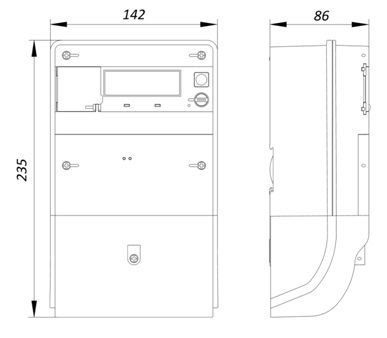

Габаритные размеры (высота × ширина × глубина), мм |
235 × 142 × 86 |
|
|
Масса счётчика без КМ, кг, не более: |
0,94 |
|
