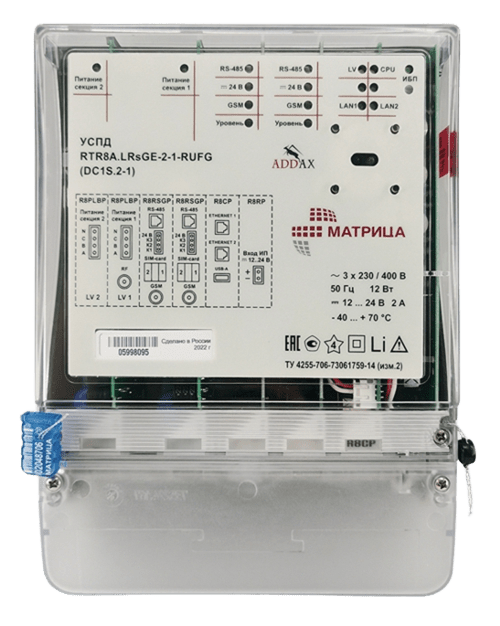

RTR8A.LRsGE-2-1-RUFG (DC1S.2-1)
PLC (OFDM)
PLC +RF
USB
Ethernet
GSM/GPRS
RS-485
Описание:
Устройство сбора и передачи данных (концентратор) RTR8A.LRsGE-2-1-RUFG (DC1S.2-1) - это двухсекционный маршрутизатор, который обеспечивает автоматизированный обмен данными между счетчиками электроэнергии и компьютером Центра сбора и хранения информации АИИС "Матрица". УСПД обеспечивает сбор и транзит данных по PLC (0,4 кВ) с использованием модуляции OFDM, Ethernet, GSM/GPRS, USB, RS-485 и радиоканалу RF в нелицензируемом диапазоне 868 МГц. УСПД может быть одновременно подключено к двум секциям 0,4 кВ трансформаторной подстанции по четырехпроводной схеме.
Возможна поддержка протокола МЭК-60870-5-104 и организация сбора и дальнейшей передачи данных телесигнализации и телеизмерений.
Характеристики
|
Диапазон измерений электрической энергии: - активной (реактивной) энергии |
от 0 до 2∙109 Вт∙ч (вар∙ч) |
|
Диапазон измерений электрической мощности: - активной (реактивной, полной) мощности |
от 0 до 108 Вт (вар, В∙А) |
|
Пределы допускаемой абсолютной погрешности при измерении: - активной электрической энергии, Вт∙ч - реактивной электрической энергии, вар∙ч - активной электрической мощности, Вт - реактивной электрической мощности, вар - полной электрической мощности, В∙А |
± 1 |
| Абсолютная погрешность часов в сутки, при внешней синхронизации не реже одного раза в 3 часа, не более | ± 0,5 с/сут |
| Абсолютная погрешность хода часов в сутки в отсутствии внешней синхронизации при температуре от - 40°C до + 70°C, не более | ± 3 с/сут |
| Интервал между поверками | 10 лет |
| Номинальное фазное напряжение питания | 230 В |
| Диапазон рабочего фазного напряжения питания | от 100 В до 350 В |
| Номинальная частота и рабочий диапазон | 50 Гц ± 2,5 Гц |
| Активная потребляемая мощность, не более | 12 Вт |
| Полная потребляемая мощность, не более | 30 В∙А |
| Номинальное напряжение внешнего ИБП постоянного тока | от 12 до 24 В |
| Ток, потребляемый от внешнего ИБП, не более | 2 А |
| Интерфейсы для локального подключения |
- оптопорт; - USB-host, тип А |
| Интерфейсы для связи с ИВК и синхронизации встроенных в УСПД часов |
- GSM/GPRS -2 модема по 2 слота для micro-SIM карты в каждом; - Ethernet - 2 независимых порта, работа одновременная, независимая |
| Интерфейсы для обмена данными со счетчиками и синхронизации часов счетчиков |
- радиоканал 868 МГц; |
| Максимальное количество подключаемых счетчиков | 1000 шт. на одну секцию |
| Датчики |
- вскрытия корпуса; - вскрытия крышки панели разъемов |
| Степень защиты оболочкой | IP 51 |
|
Сроки службы прибора: - средний срок службы, не менее - средняя наработка на отказ, не менее |
24 года 180 000 ч |
| Среднее время восстановления работоспособности, не более | 24 ч |
| Габаритные размеры | (262×184×88) мм |
| Масса, не более | 1,55 кг |
