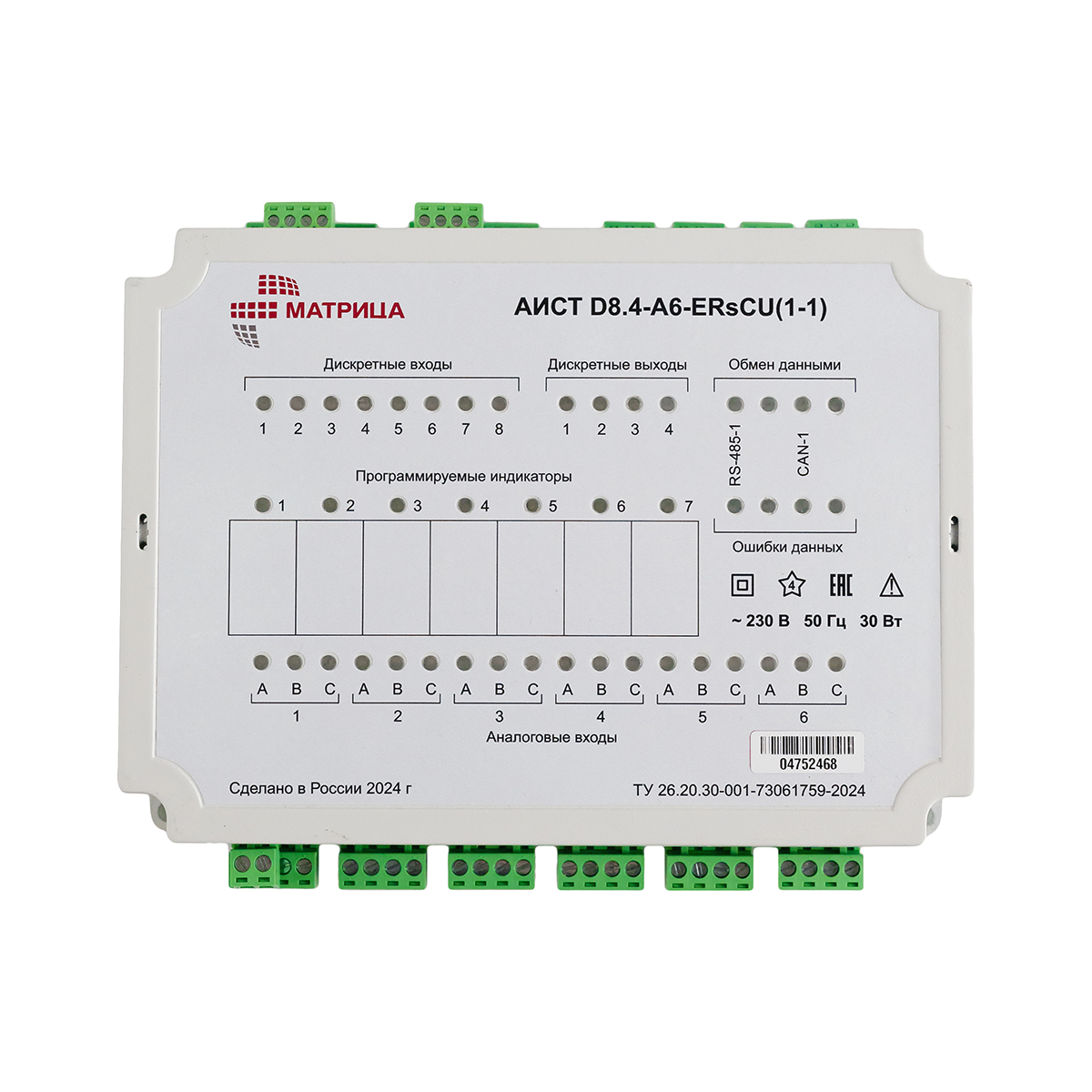

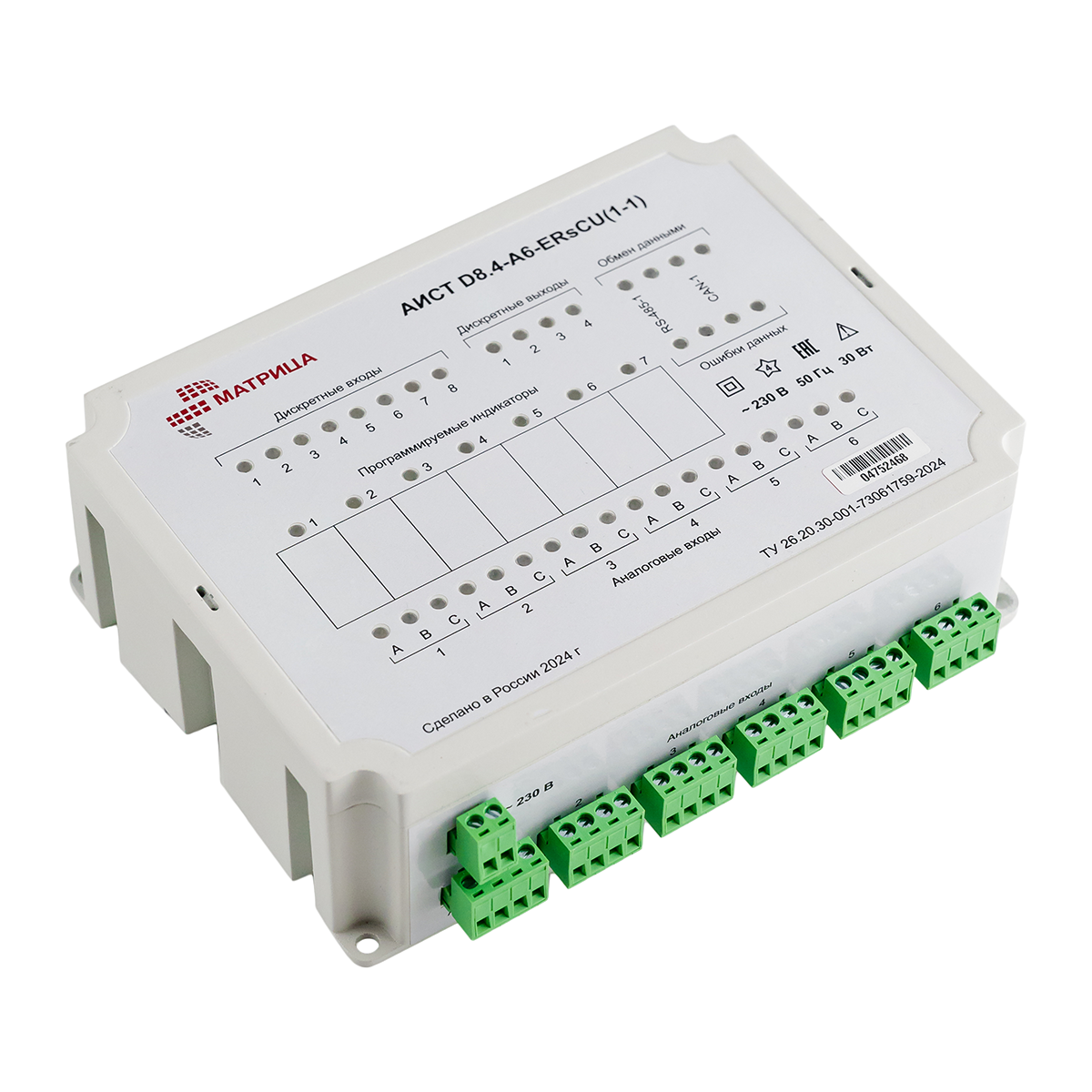

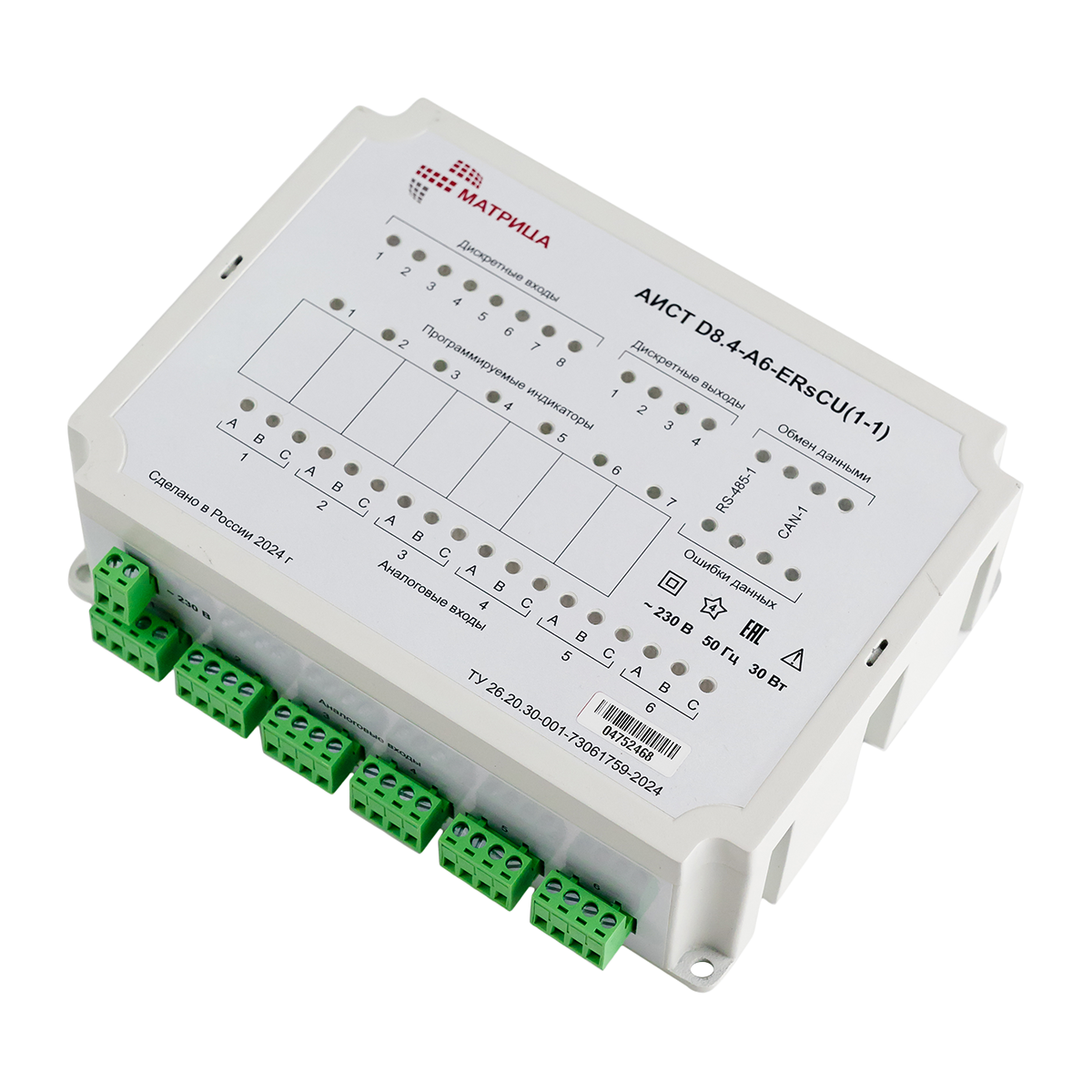

АИСТ D8.4-A6-ERsCU(1-1) – устройство ввода-вывода для сбора и обработки дискретных сигналов, измерения и контроля напряжения, а также выдачи дискретных сигналов телеуправления.
АИСТ в составе АИИС КУЭ "Матрица" совместно с УСПД RTR8A обеспечивает поддержку подсистем АСУТП и реализацию следующих функций телемеханики:
- определение состояния дискретных входов с формированием событий;
- первичную обработку сигналов от дискретных входов (цифровую фильтрацию, присвоение меток времени, формирование событий об изменении дискретного входа);
- индикацию состояния дискретных входов;
- обмен данными с вышестоящим уровнем управления;
- индикацию обмена данными по имеющимся интерфейсам;
- индикацию наличия ошибок данных;
- телеизмерение текущих значений напряжения в трехфазных четырехпроводных сетях переменного тока;
- дискретный контроль напряжения фаз;
- индикацию нахождения измеренных значений напряжения в заданных пределах;
- управление состоянием дискретных выходов (каналов телеуправления) по командам от вышестоящего уровня управления с формированием событий;
- индикацию состояния дискретных выходов;
- ведение системного времени.
|
Наименование характеристики |
Значение |
|
Источник питания |
Однофазная сеть переменного тока |
|
Номинальное напряжение питания, В |
230 |
|
Диапазон напряжений питания, В |
От 150 до 270 |
|
Номинальная частота источника питания, Гц |
50 |
|
Диапазон частоты напряжения источника питания, Гц |
От 47,5 до 52,5 |
|
Потребляемая активная мощность, Вт, не более |
30 |
|
Дискретные каналы телесигнализации |
|
|
Количество |
8 |
|
Номинальное входное напряжение постоянного тока, В |
24 |
|
Длительность входного импульса, настраиваемая, мс |
От 1 до 1000 |
|
Шаг настройки длительности входного импульса, мс |
1 |
|
Индикация состояния каждого канала |
Двухцветный светодиод |
|
Аналоговые каналы телеизмерения (контроль трёхфазного напряжения) |
|
|
Количество |
6×3 (18) |
|
Максимальное входное напряжение, В |
300 |
|
Индикация состояния каждого канала |
Двухцветный светодиод |
|
Дискретные каналы телеуправления |
|
|
Количество |
4 |
|
Коммутирующее устройство каждого канала |
Электромагнитное моностабильное реле, одна группа переключения |
|
Коммутируемое напряжение, В, не более |
250 |
|
Коммутируемый ток, А, не более |
5 |
|
Индикация состояния каждого канала |
Двухцветный светодиод |
|
Интерфейсы |
Ethernet (порт RJ-45) 10/100 Мбит/с; RS-485 двухпроводный; CAN, 1 Мбит/с |
|
Интерфейс для конфигурирования и настройки |
USB 2.0 (порт Type-C) |
|
Протокол обмена данными с верхним уровнем |
ГОСТ Р МЭК 60870-5-104 |
|
Степень защиты корпуса |
IP20 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха, %, при 35 °С - атмосферное давление, кПа |
От –40 до +70 95 От 60,0 до 106,7 |
|
Габаритные размеры (ширина × высота × глубина), мм, не более |
193 × 160 × 61 |
|
Масса, кг, не более |
0,77 |
|
Средний срок службы, лет, не менее |
24 |
|
Срок службы батареи, лет, не менее |
16 |
|
Средняя наработка до отказа, ч, не менее |
180 000 |
